      航空零件機械圖紙中常見尺寸的標注及要求

      時間:2022-05-28 18:16:18 點擊:0

        航空零件機械圖紙中普遍規格的標明及規定:

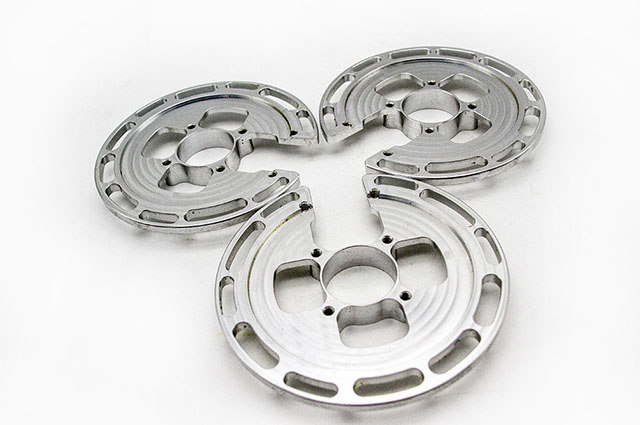

      航空零件機械圖紙中常見尺寸的標注及要求

        2.1孔(HOLE)如:

       ?。?)毛胚孔:3"DIA 1CORE 芯子 3"0 1;

       ?。?)加工孔:1"DIA1";

        (3)锪孔:锪孔(注C'BORE=COUNTER BORE锪底臉孔);

       ?。?)鏜孔:1"/4 DIA REAM鉸孔1"/4;

       ?。?)螺紋孔的標明一般要透露出外螺紋的直徑,每英尺牙數(螺矩)外螺紋類型精度級別鉆深攻深,方位等如:

        例1.6 HOLES EQUI-SPACED ON 5"DIA (6孔均布在5"圓上上(EQUI-SPACED=EQUALLY SPACED均布) DRILL 1"DIA THRO' 鉆1"埋孔(THRO'=THROUGH通) C/SINK22×6DEEP 沉孔22×6

        例2.TAP 7"/8-14 UNF-3B THRO'攻統一標準細牙外螺紋,每英尺14牙,精度級別3B級

       ?。ㄗNF=UNIFIED FINE THREAD美國標準細牙外螺紋)

        1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO 鉆1"孔,攻1"/4英國粗牙外螺紋,每英尺20牙,攻深7"/8,4孔禁止鉆通(UNC=UCIFIED COARSE THREAD 美國標準粗牙外螺紋)

        1"-14NS-2THRO 攻英國固定不動特殊外螺紋M1",每英尺牙數14,精度級別為二級 (注NS=NATIONAL SPECIAL THREAD:英國固定不動特殊規范)

        2.2倒圓角(CHAMFER)

        例1/8×45°BEV 倒角1/8×45°(注BEV=BEVEI,斜坡)

        1.5×45°CHAM 倒圓角1.5×45°(注CHAM=CHAMFER倒角)

        2.3方(SQUARE)

        例5"SQUARE5"×5"方

        2.4剖視(SECTION)

        例SECTION A-AA-A截面

        2.5圓弧的半徑

        例1"RR1"

        RADIUS MUST BE SMOOTH AND BLEND INTO FACE

        弧形務必光滑平整且與平面圖相交

        2.6加工容量

        例DOTTED LINES INDICATED MAX FINISH 1"/8,斜線表明較大加工容量1"/8

        2.7零件標識例

        USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY用凸起高為5"/16的細虛線英文字母在本身一側打標識
